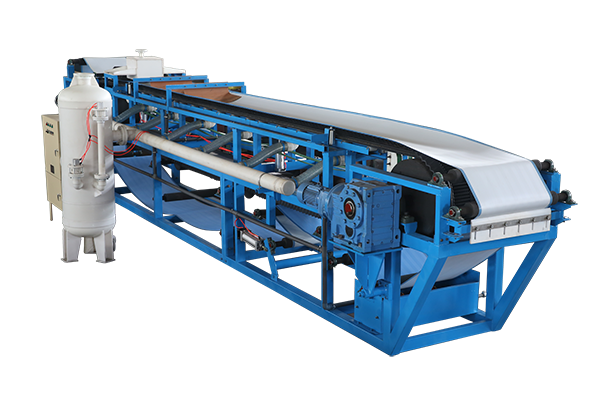

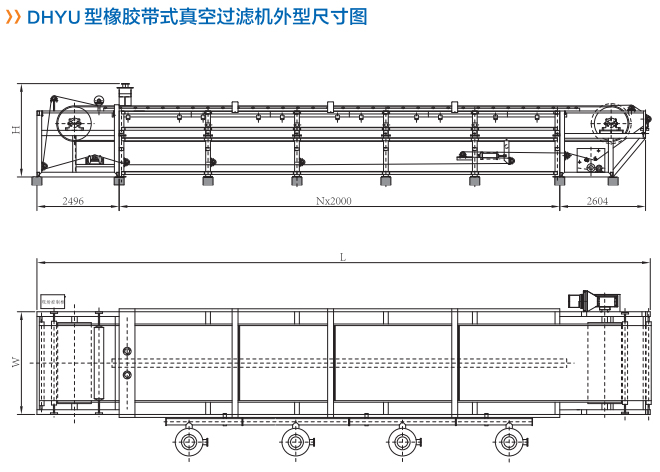

DYHU型橡膠帶式過濾機

2018-01-11 16625

  DYHU型橡膠帶式過濾機以濾布為過濾介質,是充分利用物料里力和真空吸力實現固液分離的高效分離設備,采用整體的環形橡膠作為真空室。環形膠帶由電機拖動連續運行,濾布鋪在膠帶上與之同步運行,膠帶與真空滑臺上環形磨攘帶接觸并形成水密封。料漿由布料器均勻地分布在濾布上。

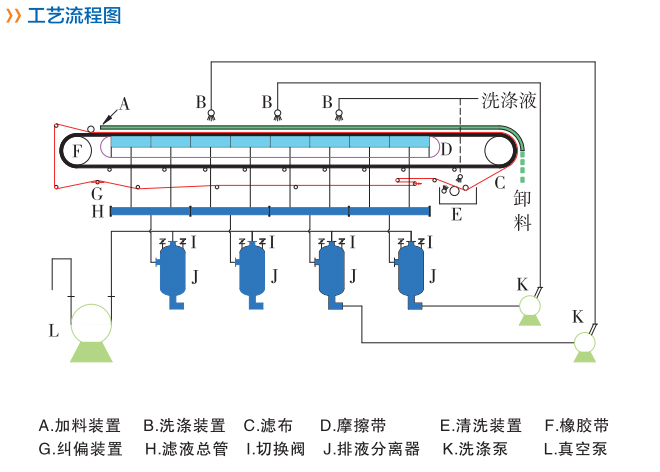

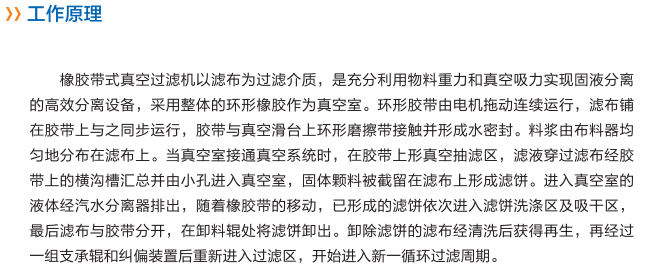

  工作原理

  當真空室接通真空系統時,在膠帶上形真空抽濾區,濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室,固體顆料被截留在濾布上形成濾餅。進入真空室的液體經汽水分離器排出,隨著像膠帶的移動,已形成的濾餅依次進入濾餅洗滌區及吸干區,最后濾布與膠帶分開,在卸料輥處將濾餅卸出。卸除濾餅的濾布經清洗后獲得再生,再經過一組支承輥和糾偏裝置后重新進入過濾區,開始進入新一循環過濾周期。

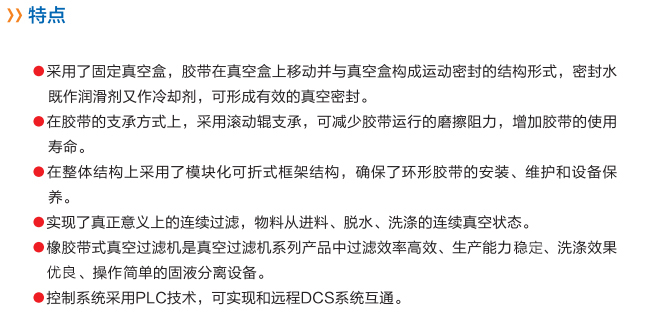

  產品特點

  1.采用了固定真空盒,膠帶在夏空盒上移動并與真空盒構成運動密封的結構形式,密封水既作潤滑劑又作冷卻劑,可形成有效的真空密封。

  2.在膠帶的支承方式上,采用滾動輥支承,可減少膠帶運行的磨擦阻力,增加膠帶的使用壽命。

  3.在整體結構上采用了模塊化可折式框架結構,確保了環形膠帶的安裝、維護和設備保養。

  4.實現了真正意義上的連續過濾。物料從進料、脫水、洗滌的連續夏空狀態。

  5.橡膠帶式過濾機是目前過濾機產品中過濾效果高效,生產能力穩定,洗滌效果優良、操作簡單的固液分離設備。

  6.控制系統采用PLC技術,可實現和遠程DCS系統El通。

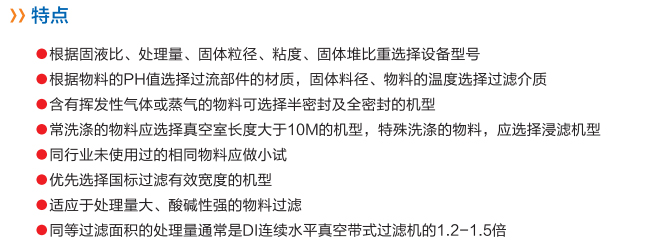

  設備選型

  1.根據固液比、處理里、固體粒徑、粘度、固體堆比直選擇設備型號

  2.根據物料的戶日值選擇過流部件的材質,固體料徑、物料的溫度選擇過濾介質

  3.含有揮發性氣體或蒸氣的物料可選擇半密封及全密封的機型

  4.常洗滌的物料應選擇真空室長度大于,1OM的機型,特殊洗滌的物料,應選擇浸濾機型

  5.同行業未使用過的相同物料應做小試

  6.優先選擇國標過濾有效寬度的機型

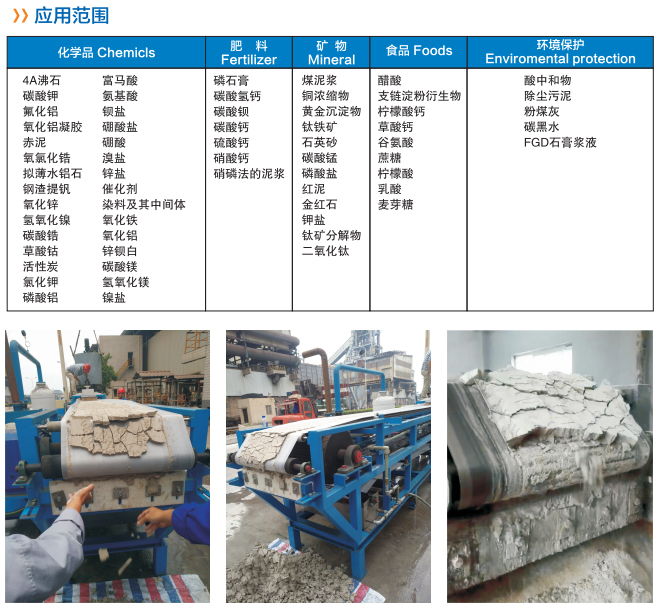

  7.適應于處理里大、酸堿性強的物料過濾

  8.同等過濾面積的處理量通常是DI連續水平真空帶式過濾機的1.2-1.5倍










?
